Артикул:
7202 K

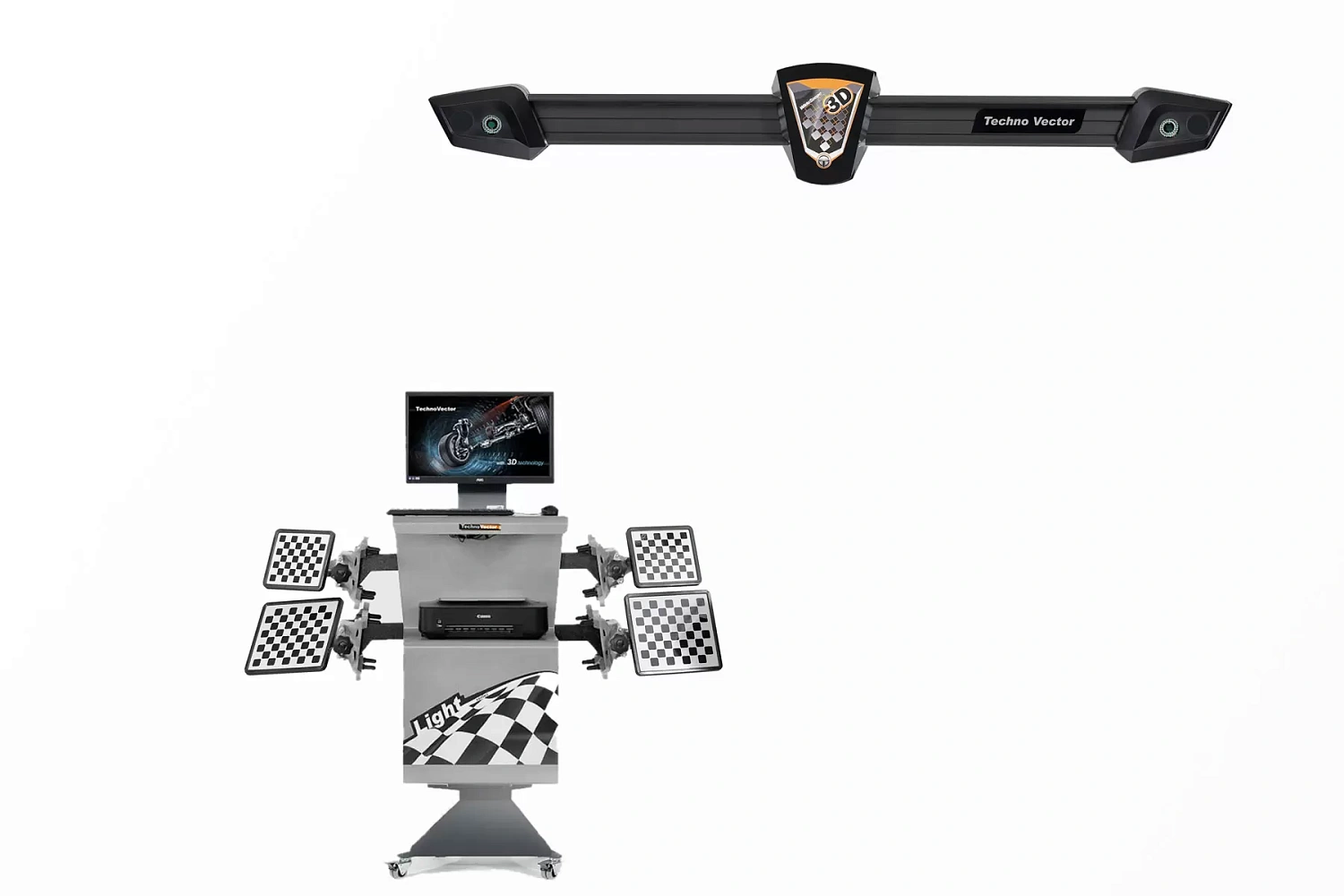

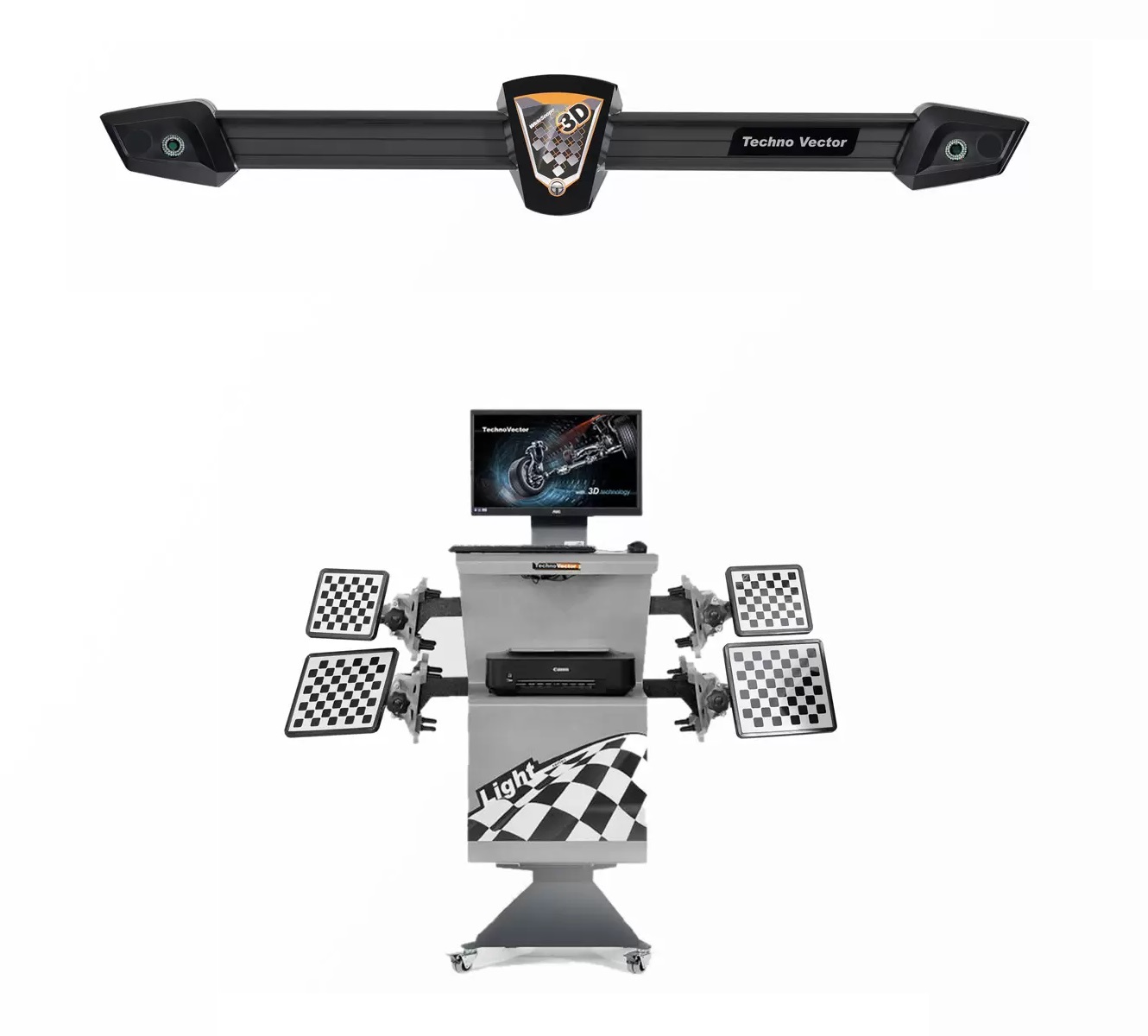

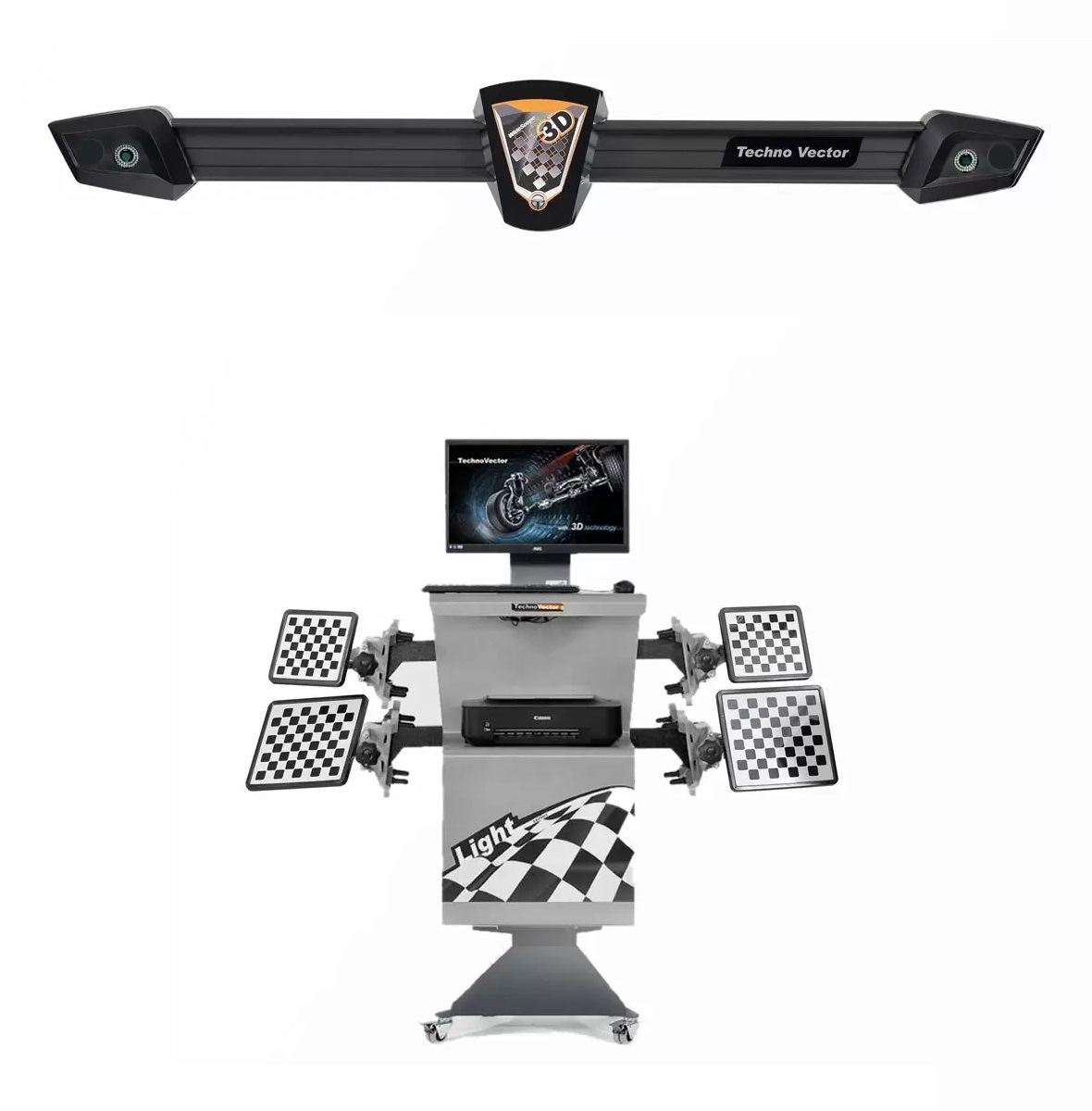

Стенд сход-развала 3D ТехноВектор 7202 K Optima
Применяемость:
В данной серии стендов есть модели которые можно использовать на яме и модель которую можно использовать на подъемнике (ТехноВектор 7212 TS)
Ограничения данной серии:
Стенды ТехноВектор Optima НЕ имеют ограничений в производительности, полноте базы данных автомобилей, возможностей ПО или других "искусственных" ограничений функциональности по сравнению с другими 3D стендами ТехноВектор.
Описание:
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Основные свойства:
Серия: Серия Optima - облегченная версия стендов ТехноВектор 7.
Количество камер: Две неподвижные камеры
Типы камер: Две промышленные видеокамеры высокого разрешения
Тип монтажа: Настенный, (требует наличия капитальной или несущей стены)
Компьютерная стойка: Облегченная. Отдельно стоящая крепится к полу
Применяемость: Яма
Расстояние от камер до центра передних поворотных платформ: 1400 - 2500 мм.
Основные преимущества:
Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Маркировка стендов Техновектор 7
_7202Т
123456
1 - Буквенное обозначение серии компьютерной стойки: в случае отсутствия - Light.
2 - Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью видеокамер и мишени с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2.
6 - Буквенное обозначение типа корпуса видеокамер: T-серия.
Комплект поставки 7202 K Optima
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Передние поворотные платформы комплект (2 шт)
Монитор 21,5" 1
Руководство по эксплуатации 1


Программно-математическое обеспечение Вектор:
3D Визуализация:
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии:
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
Измерения:
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
Интуитивный и настраиваемый порядок работы:
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.
* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;
* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);
* Многие другие настройки для тонкой настройки основных рабочих режимов программы;
База данных:
Содержит более 78000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных ТехноВектор)
Прочие возможности:
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Изображения и цвет товара, могут отличаться от реального внешнего вида. Комплектация и габариты также могут быть изменены производителем без предварительного уведомления.
Также обратите внимание на то, что все приведенные выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
За более подробной информацией о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам отдела продаж.
Применяемость:
В данной серии стендов есть модели которые можно использовать на яме и модель которую можно использовать на подъемнике (ТехноВектор 7212 TS)
Ограничения данной серии:
Стенды ТехноВектор Optima НЕ имеют ограничений в производительности, полноте базы данных автомобилей, возможностей ПО или других "искусственных" ограничений функциональности по сравнению с другими 3D стендами ТехноВектор.
Описание:
Компьютерный стенд сход-развал для проверки и регулировки углов установки колес автомобилей является измерительным прибором и предназначен для контроля основных параметров положения осей колес любых типов легковых автомобилей с диаметром обода от 12 до 24 дюймов.
ТехноВектор 7 предназначен для измерений и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных салонов и дилерских диагностических центров.
Основные свойства:
Серия: Серия Optima - облегченная версия стендов ТехноВектор 7.
Количество камер: Две неподвижные камеры
Типы камер: Две промышленные видеокамеры высокого разрешения
Тип монтажа: Настенный, (требует наличия капитальной или несущей стены)
Компьютерная стойка: Облегченная. Отдельно стоящая крепится к полу
Применяемость: Яма
Расстояние от камер до центра передних поворотных платформ: 1400 - 2500 мм.
Основные преимущества:
Двухкамерная конфигурация идеально подходит для организации рабочего места на яме.
Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа.**
** Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.
Прибор обеспечивает измерение следующих основных параметров:
для передней и задней оси:
суммарный и индивидуальный углы схождения колес;
угол развала колеса;
углы смещения колес;
углы симметрии осей.
для передней оси (управляемые колеса):
угол продольного наклона оси поворота колеса;
угол поперечного наклона оси поворота колеса.
Маркировка стендов Техновектор 7
_7202Т
123456
1 - Буквенное обозначение серии компьютерной стойки: в случае отсутствия - Light.
2 - Цифровое обозначение серии прибора по типу измерения: 7-измерения с помощью видеокамер и мишени с градиентным рисунком (3D).
3 - Цифровое обозначение количества одновременно измеряемых осей.
4 - Цифровое обозначение типа видеокамер: 0-стационарные, 1-подвижные.
5 - Цифровое обозначение количества видеокамер в данной модификации: 2.
6 - Буквенное обозначение типа корпуса видеокамер: T-серия.
Комплект поставки 7202 K Optima
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Передние поворотные платформы комплект (2 шт)
Монитор 21,5" 1
Руководство по эксплуатации 1

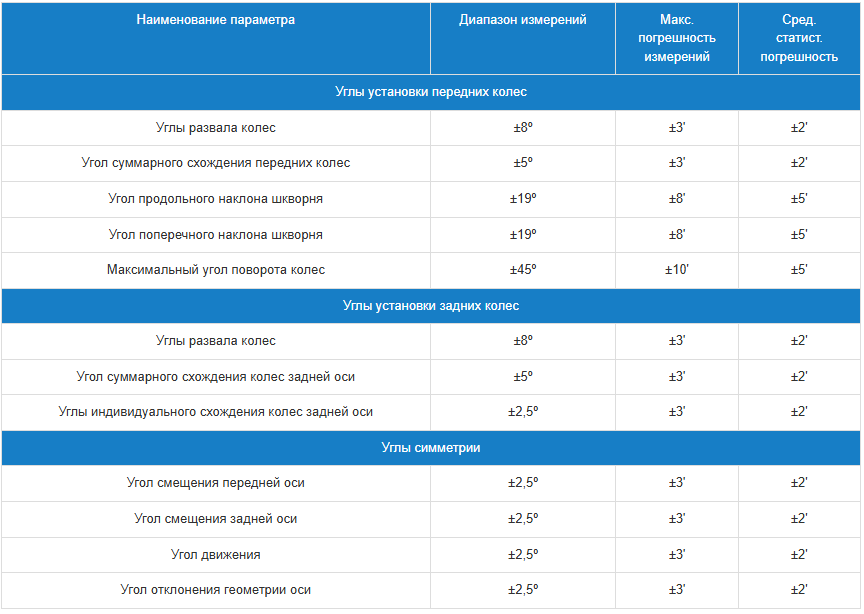

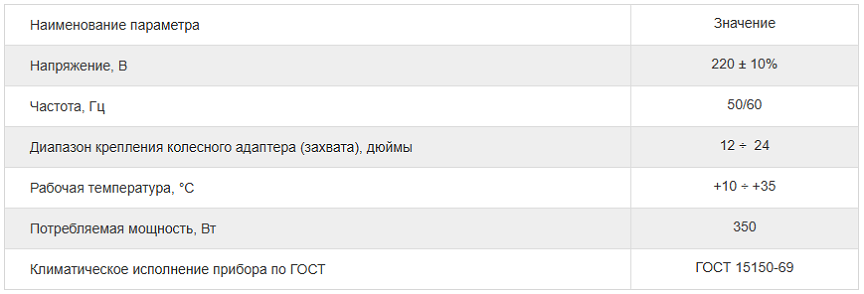

Технические характеристики 7202 K Optima


Программно-математическое обеспечение Вектор:
3D Визуализация:
3D визуализация модели шасси автомобиля обеспечивает наилучшую наглядность и легкость восприятия информации;
Колеса и 3D шкалы на экране позиционируются согласно измеренным значениям параметров, позволяя с одного взгляда увидеть общую картину углов установки колес;
Вся информация на экране обновляется в режиме реального времени;
При регулировке можно выбрать любой подходящий вид: для каждого колеса, для передней или задней подвески, общий вид, схему геометрических отклонений и 2D режим с крупными и хорошо читаемыми шкалами;
Печатные отчеты также могут включать в себя 3D изображения, показывающие положение колес до и после регулировки.
Совершенные Технологии:
Исключительно быстрая скорость обновления данных. ПО может обрабатывать изображения со скоростью до 40 кадров в секунду;
Обнаружение частично заслонённых мишеней*;
Многопроходный алгоритм обнаружения мишеней позволяет работать при сильной освещённости;
Многопоточная архитектура программы максимально использует все возможности современных многоядерных процессоров.
Программное обеспечение не зависит от разрешения монитора и может корректно отображаться на любом современном экране, включая 4К**;
Быстрые переходы. Все экраны создаются при старте программы, чтобы обеспечить максимальную скорость работы со стендом;
Обширная база данных автомобилей также загружается в память при запуске программы, благодаря чему поиск и навигация по доступным моделям автомобилей происходит без каких-либо задержек;
* - может быть закрыто не более, чем 30% площади мишени. Для обеспечения наибольшей точности, программное обеспечение при измерении требует, чтобы мишень была полностью видна
** - рекомендуются мониторы с соотношением сторон 16:10 и 16:9
Измерения:
Программное обеспечение использует самые современные методы для максимально точного определения положения мишеней в трехмерном пространстве;
Специальный алгоритм сглаживания увеличивает стабильность и устраняет дрожание показаний, но вместе с тем незамедлительно реагирует на любое изменение;
Программное обеспечение может автоматически определить начало движения подъемника при регулировке автомобиля и скорректировать отображаемые значения, даже если плоскость подъемника не сохраняется после его подъема или опускания;
Поддерживаются две плоскости, относительно которых производятся измерения: откалиброванный горизонт или плоскость, вычисленная по колесам автомобиля*;
Режим "Вывешенные Колеса" позволяет производить регулировку автомобиля при поддомкрачивании автомобиля, а также в случае, если для регулировки схождения необходимо вывернуть руль.
* Измерение в плоскости горизонта доступно только в стендах со стационарно установленными камерами.
Интуитивный и настраиваемый порядок работы:
Простая работа с программой: используются только 4 кнопки в нижней части экрана;
Специальные анимированные изображения напомнят мастеру провести необходимые перед регулировкой действия;
Программное обеспечение сохраняет все заказы и все измерения. Мастер может просмотреть их в любое время;
Программное обеспечение хранит историю всех калибровок. Их результаты и качество может быть просмотрено в любое время;
Навигация по экранам программы может быть произведена с помощью горячих клавиш на пульте дистанционного управления или клавиатуре.
Режим камера для заезда позволяет отображать на экране видео поток подключенной к стенду веб-камеры, чтобы упростить управление автомобилем при его заезде на рабочее место;
Большое количество настроек, позволяющих настроить поведение стенда "под себя". Например:
* Большой набор настроек распечатываемых отчетов: 2D/3D режим, тексты, логотип, и т.д.
* Автоматические переходы доступны там, где это возможно. Например, программное обеспечение автоматически определяет начало прокатки автомобиля в режиме компенсации и не требует нажатия на какие-либо клавиши;
* Мастер может выбрать режимы по умолчанию (компенсация, измерение, регулировка);
* Многие другие настройки для тонкой настройки основных рабочих режимов программы;
База данных:
Содержит более 78000 моделей автомобилей;
Модели автомобилей содержат информацию, изображения и видео по идентификации модели, подготовительным работам, методам регулировки развала, схождения и других параметров подвески автомобиля;
Пожизненные бесплатные обновления базы данных;
Позволяет добавлять неограниченное количество пользовательских моделей с возможностью импорта и экспорта (особенно важно для новых моделей автомобилей и рынков с местными производителями, которые ещё не присутствуют в базе данных ТехноВектор)
Прочие возможности:
Экран статистики отображает важную информацию о производительности стенда: количество измерений, среднее время регулировки и т.д.
Таблицы требуемых значений давления в шинах присутствуют для большинства моделей в базе данных
Доступен экспорт данных заказов в Excel или другие программы для работы с электронными таблицами с помощью функции "Экспорт в CSV"
Поддержка ASA Network
Установка и пусконаладка:
Стоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7.
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах , закрытых кузовах автомобилей , трюмах ,герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО, ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”.
Для получения бесплатного обновления ПО и Базы данных требуется регистрация оборудования.
Изображения и цвет товара, могут отличаться от реального внешнего вида. Комплектация и габариты также могут быть изменены производителем без предварительного уведомления.
Также обратите внимание на то, что все приведенные выше характеристики товара носят исключительно информационный характер и не являются публичной офертой, определенной пунктом 2 статьи 437 Гражданского кодекса Российской Федерации.
За более подробной информацией о характеристиках данного товара обращайтесь, пожалуйста, к сотрудникам отдела продаж.
Отзывы
Оставить отзыв
Загрузка отзывов...
Вы можете воспользоваться одним из следующих вариантов оплаты:
- Оплата наличными. Мы принимаем наличные деньги (только рубли) через кассовый фискальный аппарат.
- Безналичный расчет для юридических и частных лиц.
- Оплата банковской картой. Оплата происходит через ПАО СБЕРБАНК с использованием Банковских карт следующих платежных систем: VISA, VISA Electron, Maestro, MasterCard, МИР
Товар можно получить одним из следующих способов:
- Самовывоз товара с пункта выдачи по адресу в вашем городе.
- Курьерская доставка с 9-00 до 23-00 по рабочим дням. Покупатель обязуется разгрузить оборудование собственными силами и в кратчайшие сроки. Простой автомобиля оплачивается отдельно.
- Доставка одной из следующих транспортных компаний: "ПЭК" (Первая Экспедиционная Компания), "ЖДЭ" (ЖелДорЭкспедиция), "ЭНЕРГИЯ", "ДЕЛОВЫЕ ЛИНИИ", "СДЭК" и другие.
