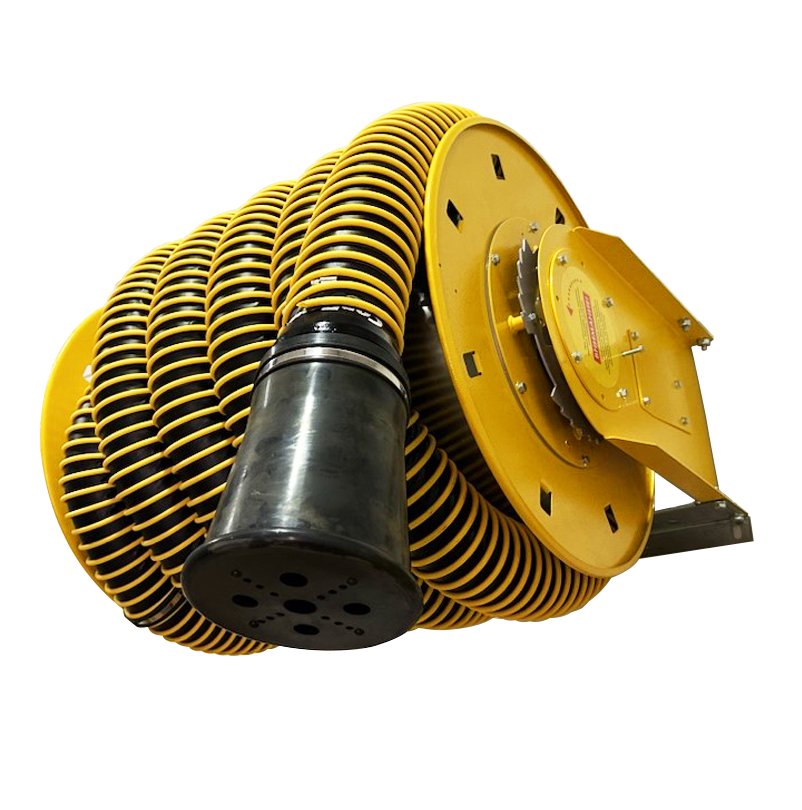

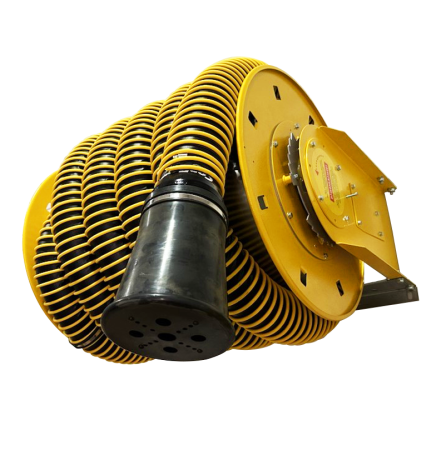

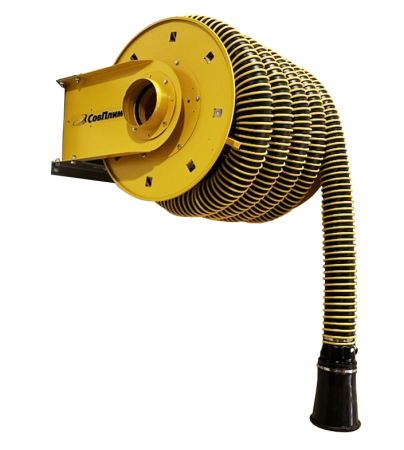

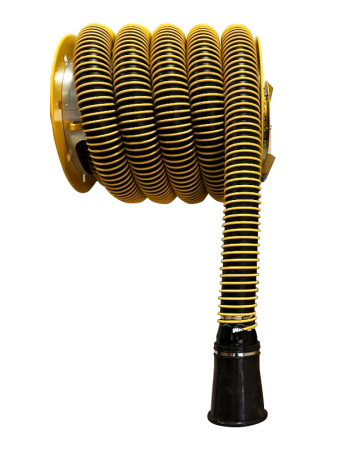

Механическая вытяжная катушка SER-M

Механическая вытяжная катушка SER-M

Описание:
Наиболее простое и профессиональное решение для удаления выхлопных газов в гаражах и СТО.
Более компактные габариты и меньшая масса в сравнении с катушками SER-P, без потери качества.
Катушка представляет собой барабан, к которому присоединяются вытяжной шланг с газоприёмной насадкой. Выхлопные газы удаляются с помощью вентилятора требуемой производительности.
Размотка и фиксация требуемой длины шланга осуществляется посредством надёжного пружинного механизма. Он позволяет использовать катушку на протяжении длительного времени и существенно снижает стоимость эксплуатации.

Области применения:
производство двигателей,
ремонтные зоны, СТО,
станции технического осмотра,
гаражи гражданского и военного назначения.

Комплект поставки:
Вентилятор, шланг для удаления выхлопных газов и вытяжная насадка не входят в стандартный комплект поставки и должны заказываться отдельно.

Особенности и преимущества:
Полное удаление выхлопных газов из помещения.
Экономия тепла и электроэнергии за счет удаления выхлопных газов непосредственно от выхлопной трубы по сравнению с общеобменной вентиляцией.
Несколько катушек могут подключаться к одному вытяжному вентилятору. Вытяжной шланг намотан на барабан катушки и не загромождает рабочее пространство, не мешает проезду автомобилей и проходу обслуживающего персонала.
Возможность обслуживания автомобилей с различным расположением и конфигурацией выхлопных труб.
Использование в качестве привода надежной и долговечной пружины ленточного типа в сочетании со специально разработанным нашими конструкторами механизмом фиксации, позволяет плавно разматывать и сматывать вытяжной шланг и фиксировать его нужной точке.
Жесткая рама катушки позволяет прочно закрепить ее на любой поверхности, что в сочетании с применением полимерного подшипника скольжения для вращения барабана, уменьшает зависимость работоспособности от некачественного монтажа, а именно, при некоторых перекосах в установке и
креплении катушек.
Использование в конструкции полимерного подшипника скольжения для вращения барабана, дополнительно увеличивает надежность и срок службы катушки.
Вариации исполнений по габаритам и массе при сохранении производительности и качества изготовления.

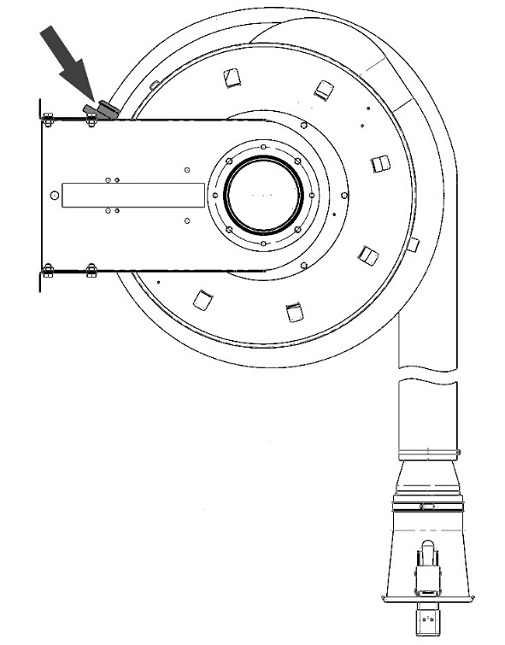

Применение элементов автоматики (микровыключатели MSR и пульт управления вентилятором PU F) обеспечивает автоматическое включение/выключение вентилятора при вращении барана катушки.
Износостойкая порошковая покраска корпуса катушки в течение многих лет сохраняет внешний вид и защищает от воздействия агрессивных сред.
Современный дизайн и возможность покраски в требуемый цвет, позволяет гармонично вписать катушку в интерьер любой станции обслуживания.
Вариации исполнений по габаритам и массе при сохранении производительности и качества изготовления.

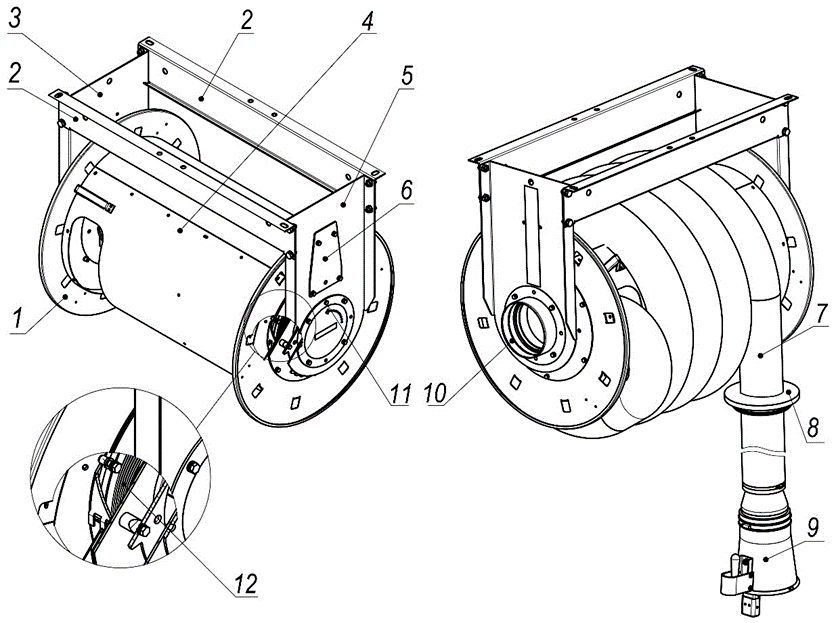

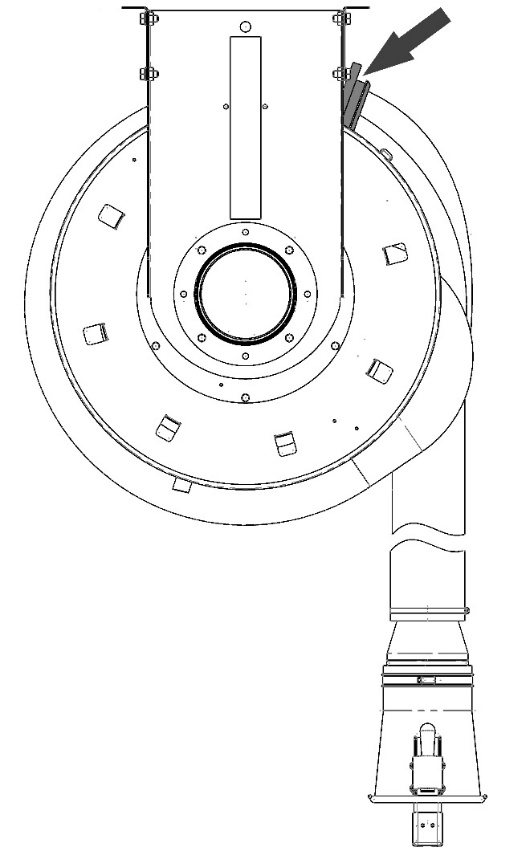

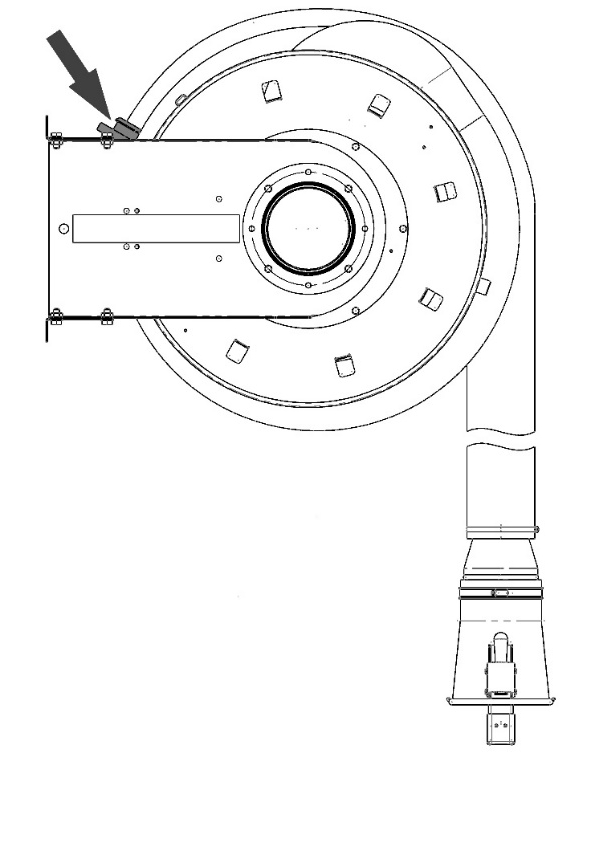

Устройство и принцип работы:



1 – диск,
2 – балка,
3 – стойка воздуховода,
4 – барабан,
5 – стойка привода,
6 – стопорный механизм барабана,
7 – шланг вытяжной (опция),
8 – резиновый ограничитель шланга,
9 – насадка газоприёмная (опция),
10 – патрубок,
11 – стопорный болт,
12 – пружинный привод.

В нерабочем состоянии вытяжной шланг (поз.7) намотан на барабан катушки (поз.4).
Перед началом работы вытяжной шланг разматывается вручную, насадка газоприёмная (поз.9) подсоединяется к выхлопной трубе автомобиля.
Загрязнённый воздух, выходящий из выхлопной трубы, всасывается через газоприёмную насадку, проходит по гибкому шлангу и выбрасывается через выходной патрубок в систему вентиляции.
После завершения работ по обслуживанию автомобиля насадка отсоединяется, шланг наматывается на барабан при помощи пружинного привода (поз.12).
Стопорный механизм барабана (поз.6), установленный на стойке привода (поз.5), удерживает барабан в требуемом положении.

Варианты монтажа:

Размещение на потолке



Вытяжная катушка легко крепится к стене, потолку или к консоли для увеличения радиуса охвата.

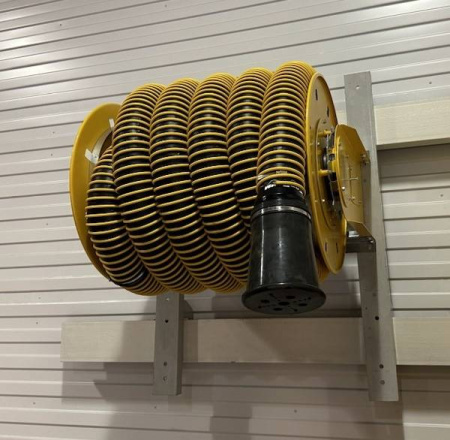

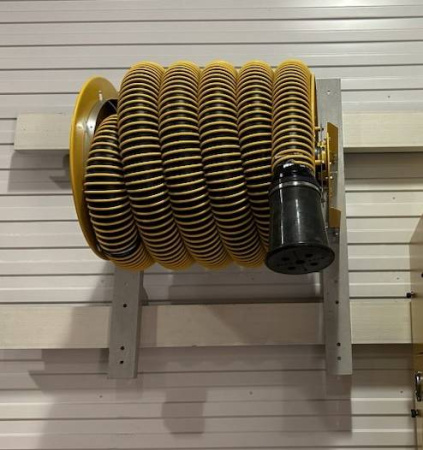

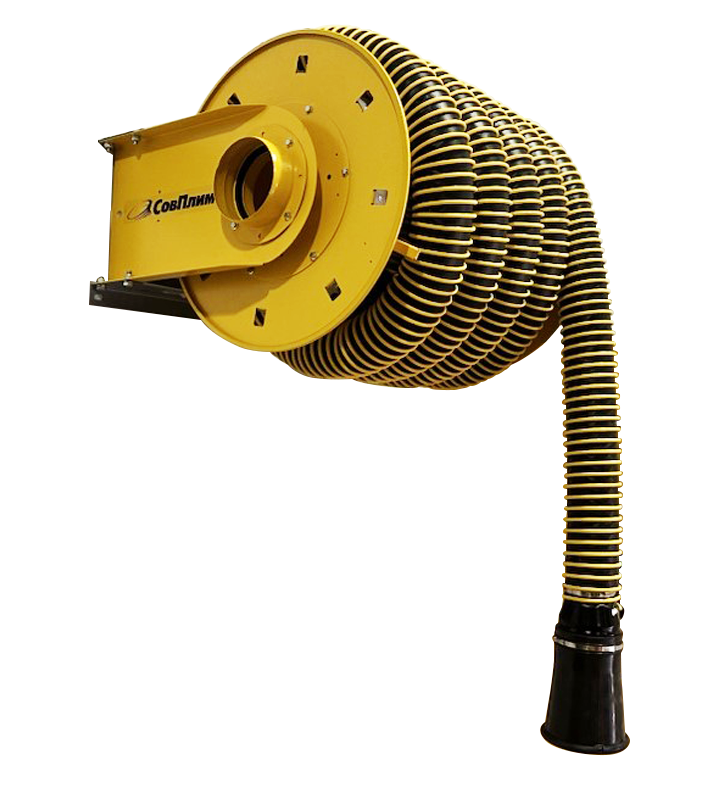

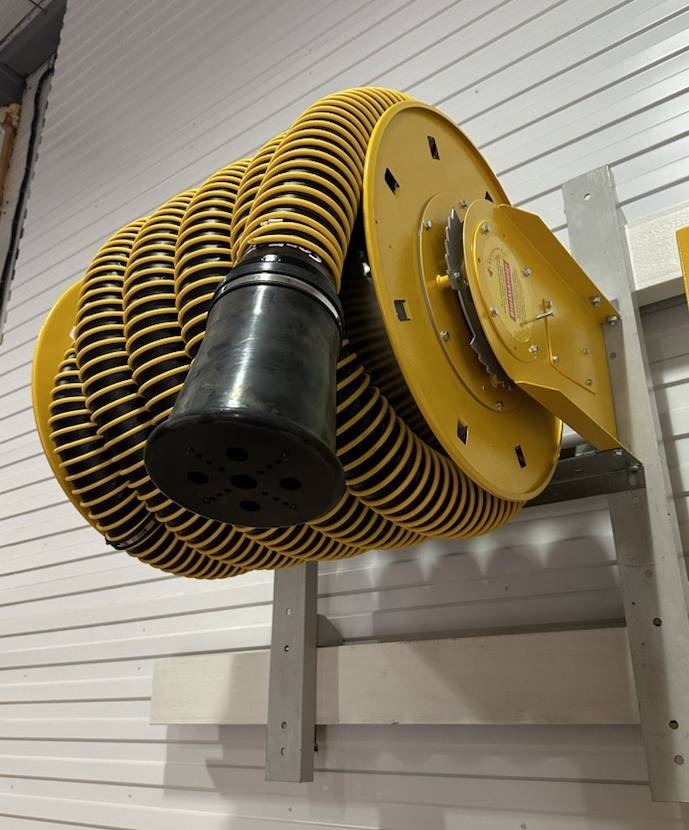

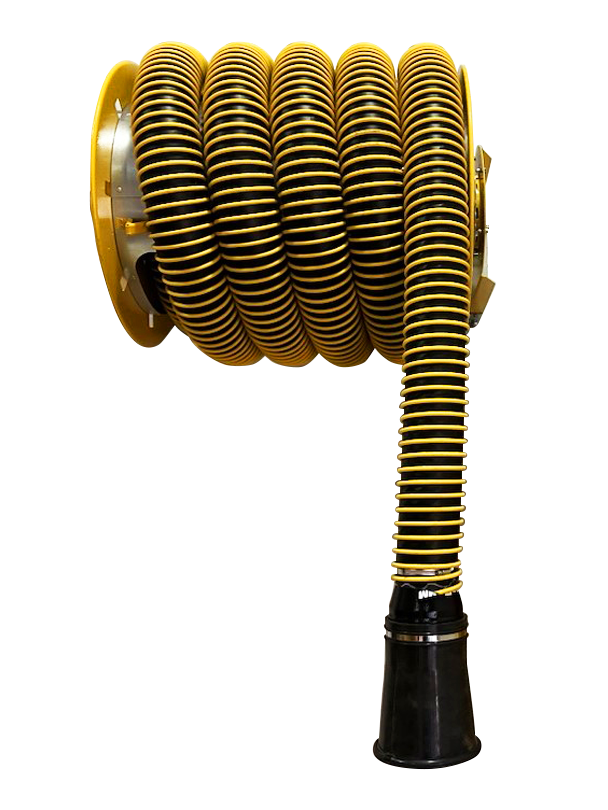

Размещение на стене



Катушку SER-M можно подключить как к отдельному вентилятору, так и к соответствующей вентиляционной системе.

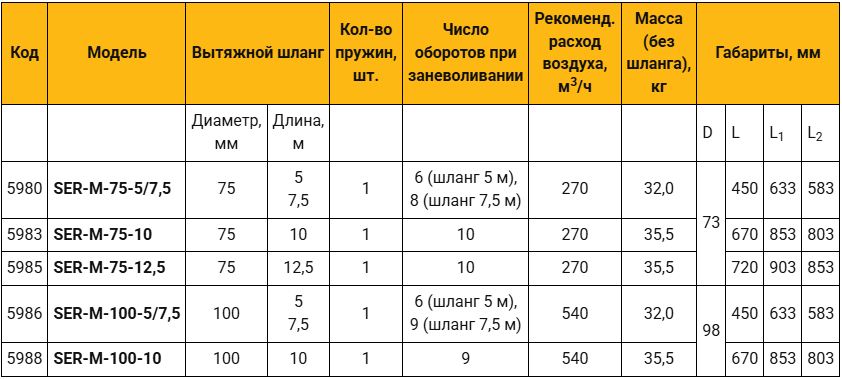

Технические характеристики SER-M

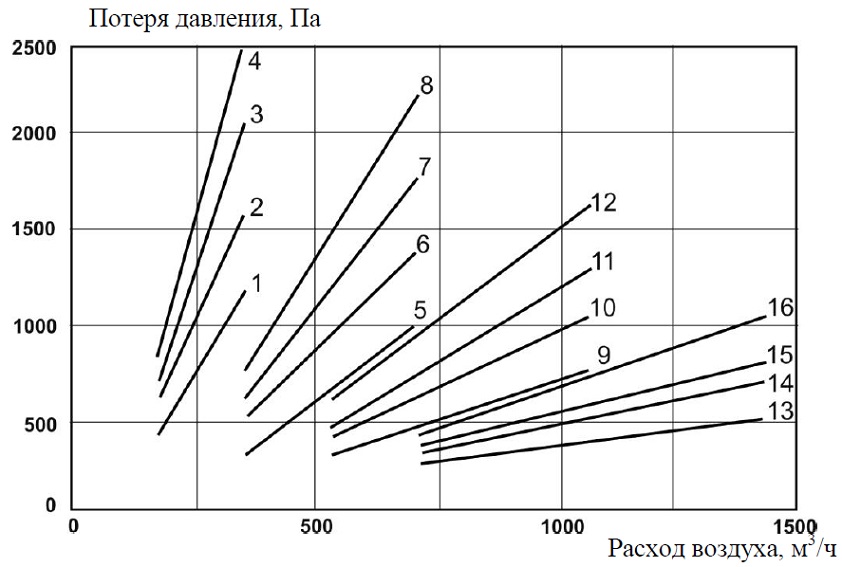

График потери давления:



1 – Ø 75, L – 5 м;
2 – Ø 75, L – 7,5 м;
3 – Ø 75, L – 10 м;
4 – Ø 75, L – 12,5 м;
5 – Ø 100, L – 5 м;
6 – Ø 100, L – 7,5 м;
7 – Ø 100, L – 10 м;
8 – Ø 100, L – 12,5 м;9 – Ø 125, L – 5 м;
10 – Ø 125, L – 7,5 м;
11 – Ø 125, L – 10 м;
12 – Ø 125, L – 12,5 м;
13 – Ø 150, L – 5 м;
14 – Ø 150, L – 7,5 м;
15 – Ø 150, L – 10 м;
16 – Ø 150, L – 12,5 м

Зона обслуживания:
