Артикул:
АВТОАС-КАРГО
«АВТОАС-КАРГО» - специализированный компьютерный сканер для грузовых автомобилей, автобусов и спецтехники: КАМАЗ, МАЗ, ГАЗ, ПАЗ, КАвЗ, ЛиАЗ, УРАЛ, Соллерс, КрАЗ, ЗИЛ, НефАЗ, СИМАЗ, МЗКТ, МТЗ, Ростсельмаш, ПТЗ, SITRAK, HOWO, SHAANXI SHACMAN, FAW, FOTON, JAC, HYUNDAI, FUSO, ISUZU, FIAT, FORD, IVECO, PSA и др..
Внимание! Вышла новая версия ПО "АВТОАС-КАРГО" - v.8.4.
в неё добавлены:
диагностика двигателей УМЗ A275 (EvoTech 2.7) Евро-5 с ЭБУ М74.9 ИТЭЛМА, устанавливаемых на автомобили ГАЗ Газель. Основные диагностические функции: чтение и сбрс кодов неисправностей; просмотр параметров; чтение идентификации; управление ИМ; специальные функции (управление форсунками, сброс ЭБУ, cуммарные данные ЭБУ).
Диагностика двигателей ЯМЗ-534 CNG Е5 и ЯМЗ-536 CNG Е5 с ЭБУ МГ22 ИТЭЛМА, устанавливаемых на автомобили и автобусы ГАЗ, ПАЗ, КАвЗ. Основные диагностические функции: чтение и сброс кодов неисправностей; просмотр параметров; чтение идентификации; сброс ЭБУ, сброс адаптаций.
Для пользователей, купивших 8-ой пакет обновлений - она бесплатна. Скачать можно на нашем сайте в разделе (Техническая поддержка)
«АВТОАС-КАРГО» поддерживает:
Диагностику двигателей (подробнее см. в таблице)
Cummins 4ISBe, 6ISBe Евро-3 c ЭБУ CM2150C;
Cummins 4ISBe, 6ISBe Евро-4 c ЭБУ CM2150E;
Cummins ISB6.7 Евро-5 c ЭБУ CM2880;
Cummins ISG12 Евро-5 c ЭБУ CM2880;
Cummins ISM11 Евро-5 c ЭБУ CM876; NEW!
Cummins QSM11 c ЭБУ CM876; NEW!
Cummins ISF 2.8, ISF 3.8 Евро-3 c ЭБУ CM2220;
Cummins ISF 2.8, ISF 3.8 Евро-4 c ЭБУ CM2220;
Cummins ISF 2.8, ISF 3.8 Евро-5 c ЭБУ CM2220;
Deutz, EMR3 с ЭБУ EDC16 и EDC7;
FAW CA6DM2 Евро-5 с ЭБУ EDC7CV44 P903; NEW!
Ford 2.2 TDCi и 2.4 TDCi (Transit до 2018 г.в.);
GAZ G21A Евро-2 с ЭБУ BOSCH MD1; NEW!
Hyundai D4DD CRDI Eвро-3 с ЭБУ DENSO;
Hyundai D4GA CRDI Eвро-4 с ЭБУ DENSO;
Hyundai D6DB CRDI Eвро-3 с ЭБУ DENSO;
Hyundai D6GA CRDI Eвро-4 с ЭБУ DENSO;
Hyundai D4BH Eвро-3 с ЭБУ ZEXEL;
Hyundai D4CB Eвро-3/Eвро-4 с ЭБУ BOSCH;
Hyundai D4CB (A2) CRDI Eвро-5 с ЭБУ DENSO; NEW!
Hyundai D4CC CRDI Eвро-5 с ЭБУ DENSO; NEW!
Isuzu 4HV1-CNG;
Isuzu 4HK1 Eвро-3 с ЭБУ Transtron DENSO;
Isuzu 4HK1 Eвро-4 с ЭБУ Transtron DENSO;
Isuzu 4HK1 Eвро-5 с ЭБУ Transtron DENSO;
Iveco 2.3 F1AE0481 JTD CF4;
Iveco 3.0 F1C с ЭБУ BOSCH EDC16C39;
Iveco 3.0 F1CE3481J с ЭБУ BOSCH EDC17CP52;
JAC HFC4DE1-1D Е5 с ЭБУ BOSCH EDC17C81; NEW!
Sinotruk MC11/MC13 с ЭБУ EDC17/EDC-MC P1158; NEW!
Sinotruk MC11/MC13 с ЭБУ MD1CE868 P1158; NEW!
Mercedes Benz OM457LA Евро-5 c ЭБУ MR2 и модуль адаптаций ADM3;
Mercedes Benz OM501LA Евро-4 c ЭБУ MR;
Mitsubishi Fuso 4M42T и 4M50T Eвро-3/Eвро-4 с ЭБУ BOSCH EDC7C4 (ME194210);
Mitsubishi Fuso 4P10T Eвро-5 с ЭБУ BOSCH EDC17CP52; NEW!
PSA (Peugeot/Citroen) 2.2 HDI с ЭБУ Continental SID208;
PSA (Peugeot/Citroen) 2.2 HDI с Visteon DCU-102;
Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC7/WPEDC7;
Weichai Power WP7/WP10/WP12 с ЭБУ BOSCH EDC17/WPEDC7 P949;
Weichai Power WP10H/WP13 с ЭБУ WISE15C (SID605) P270; NEW!
ЗМЗ-5245.10 ГБО Евро-4/Евро-5 с ЭБУ Микас 12.48;
ЗМЗ-405 Евро-3 с ЭБУ Микас 11ET;
ЗМЗ-405 Евро-4 с ЭБУ Микас 12;
ЗМЗ-405 ГБО Евро-4 с ЭБУ Микас 12;
Камаз 740 Евро-3 с ЭБУ BOSCH MS 6.1;
Камаз 740 Евро-4 с ЭБУ BOSCH EDC7UC31;
Камаз 740 Евро-5 с ЭБУ BOSCH EDC7UC31;
Камаз 740 с ЭБУ М240 55.3763;
Камаз 820 Евро-4/Евро-5 с ЭБУ М20.21;
Камаз 910 с ЭБУ М240 552.3763;
ММЗ Д-245 Евро-3 с ЭБУ BOSCH EDC7UC31;
ММЗ Д-245 Евро-4 с ЭБУ BOSCH EDC7UC31 и с ЭБУ BOSCH EDC17CV54;
ТМЗ 8481.10 Евро-3 c ЭБУ M230;
УМЗ-4216 Евро-3 с ЭБУ Микас 10.3 4216.3763 000;
УМЗ-42164 Евро-4 с ЭБУ Микас 12.3;
УМЗ-421647 ГБО Евро-4 с ЭБУ Микас 12;
УМЗ А274 (EvoTech 2.7) Евро-4 с ЭБУ Микас 12;
УМЗ А275 (EvoTech 2.7) Евро-5 с ЭБУ Микас 12;
УМЗ А275 (EvoTech 2.7) Евро-5 с ЭБУ М74.9 ИТЭЛМА; NEW!
УМЗ А2755 (EvoTech 2.7) ГБО Евро-5 с ЭБУ Микас 12
УМЗ А3055 (EvoTech 3.0) ГБО Евро-5 с ЭБУ Абит А12.2;
ЯМЗ 650.10 Евро-3 (Renault) с ЭБУ BOSCH EDC7UC31;
ЯМЗ 651 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 652 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 653 Евро-5 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 656 Евро-3, ЯМЗ 658 Евро-3 с ЭБУ Элара 50.3763 и с ЭБУ M230.E3;
ЯМЗ 656 Евро-4, ЯМЗ 658 Евро-4 с ЭБУ M240 55.3763;
ЯМЗ 534 Евро-4, ЯМЗ 536 Евро-4 с ЭБУ BOSCH EDC7UC31;
ЯМЗ 534 Евро-5 с ЭБУ BOSCH EDC17CV44 (EDC17CV54);
ЯМЗ 534 Евро-3 с ЭБУ BOSCH EDC17CV44;
ЯМЗ 534 Евро-5 с ЭБУ М240 55.3763;
ЯМЗ-534, ЯМЗ 536 с ЭБУ МД22 ИТЭЛМА;
ЯМЗ-534 CNG, ЯМЗ 536 CNG с ЭБУ МГ22 ИТЭЛМА; NEW!
ЯМЗ 534 CNG, ЯМЗ 536 CNG с ЭБУ Westport WP580;
ЯМЗ 236 Евро-3, ЯМЗ 238 Евро-3 с ЭБУ M230.E3;
Диагностику компонентов систем нейтрализации ОГ (подробнее см. в таблице)
SCR Emitec (Камаз Е4/Е5);
Датчик NOx WG1034121032
Диагностику ABS/EBS/ECAS и других систем (подробнее см. в таблице)
WABCO ABS-E;
WABCO ABS-D;
WABCO EBS3;
WABCO ECAS 6x2;
WABCO ECAS 6x2 BUS;
Knorr-Bremse ABS 2X;
Knorr-Bremse ABS 6;
Knorr-Bremse ABS 8;
Knorr-Bremse EBS5;
ABS BOSCH 5.3;
ABS BOSCH 8.1;
ABS BOSCH 9.0;
ABS SORL A65R32.3538020; NEW!
ABS ABS SORL CM4XL-25VI EDB; NEW!
ABS YOUFIN; NEW!
АКПП ZF TraXon NEW!
Экран АБС/ПБС АДЮИ.453633.016-04(05);
Экран АБС/ПБС АДЮИ.453633.019-03; NEW!
Экран ЭСУПП АДЮИ.452925.002;
ЦБУЭ Итэлма 21.3867000-01
и др.
Дополнительные возможности:
Универсальная диагностика по стандартным протоколам OBD-II/EOBD: K/L-Line (ISO 9141-2, ISO 14230-4), CAN (ISO 15765-4);
Универсальная диагностика по стандартному протоколу J1939;
Универсальная диагностика по стандартному протоколу J1708;
Режим "адаптера K-Line". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих с универсальными K-Line адаптерами;
Режим "адаптер J2534 CAN". Для использования «АВТОАС-КАРГО» с программами сторонних производителей, например «OpenBox», работающих c CAN-шинами по стандарту J2534;
RP1210 CAN (опционально). Для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», «Caterpillar CAT TE», «WABCO TOOLBOX», использующих протокол RP1210 CAN.
Комплект поставки «АВТОАС-КАРГО» (базовый комплект)
Адаптер «ECU-Link 3» - 1шт.
Кабель диагностический «OBD-II 24» - 1шт.
Кабель USB – 1шт.
Транспортная картонная упаковка — 1шт.
«АВТОАС-КАРГО» работает совместно с адаптером «ECU-Link 3» под управлением персонального компьютера, ноутбука или планшета, оснащенного USB-портом и/или беспроводным модулем Bluetooth c OC Windows XP/7/8/10 (32-х и 64-ех разрядных версий).
Опционально для «АВТОАС-КАРГО» предлагаются мультиплексор «MUX CAN+KLine», различные диагностические кабели и переходники.

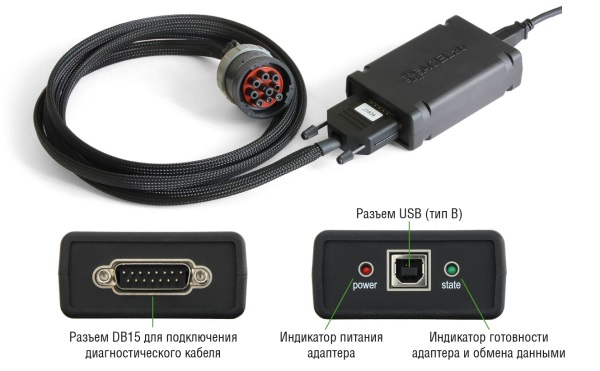

Описание адаптера «ECU-Link 3» (входит в комплект)
Для подключения компьютера с программой «АВТОАС-КАРГО» к диагностическому разъему автомобиля используется адаптер «ECU-Link 3».
Адаптер «ECU-Link 3» выполнен в пластмассовом корпусе с логотипом ACELab. На корпусе расположены 2-а светодиодных индикатора “POWER” (питание) и “STATE” (адаптер готов к работе + обмен данными ), разъем USB (тип В) и разъем типа DВ15 для подключения диагностических кабелей.
Адаптер «ECU Link 3» подключается к компьютеру через порт USB или по беспроводному соединению Bluetooth. Использование в адаптере беспроводного (до 10 метров) соединения Bluetooth особенно удобно при диагностике двигателей грузовых автомобилей, так как позволяет разместить компьютер с программой в любом удобном месте.
При подключении «ECU Link 3» к компьютеру по USB питание адаптера производится от USB порта (+5В). При подключении «ECU Link 3» к компьютеру по Bluetooth питание адаптера производится от диагностического разъема автомобиля (+7В...+36В).
Адаптер «ECU Link 3» может использоваться как универсальный USB K-Line адаптер для работы с программами сторонних производителей, например «OpenBox», а также (опционально) как адаптер RP1210 (CAN) для работы с программами «Cummins INSITE», «Cummins Calterm III».
Основные технические характеристики адаптера «ECU-Link 3»
габариты — 100 х 60 х 30 мм
вес — 200 г
питание адаптера — от диагностического разъема автомобиля (+7В...+36В) или от USB порта компьютера (+5В)
потребляемый ток — не более 100 мА при напряжении питания +12В
рабочая температура от - 40 до +80 град. С
поддерживаемые автомобильные интерфейсы — CANbus (High Speed 250/500 Kбит/сек), K/L-Line (12/24В), J1708
интерфейсы для подключения к компьютеру — USB, Bluetooth (Class 2, до 10м)
встроенная система измерения бортового напряжения автомобиля - +7В...+36В
встроенная защита от переполюсовки и перенапряжения свыше +36В
встроенная защита от короткого замыкания и перенапряжения (выше +36В) по линиям K/L-Line
защита линий K и L адаптера от замыканий на +АКБ автомобиля
защита линий CAN H и CAN L адаптера от замыканий на массу и +АКБ автомобиля
защита линий K и L адаптера ESD до 2 кВ
защита линий CAN H и CAN L адаптера ESD до 6 кВ
защита обмена данных на CAN шине автомобиля при обрыве или замыкании одной из линий CAN H или CAN L адаптера.
Дополнительные опции «АВТОАС-КАРГО»
Мультиплексор «MUX CAN+KLine». NEW!
Подробнее о мультиплексоре «MUX CAN+KLine» смотрите здесь.

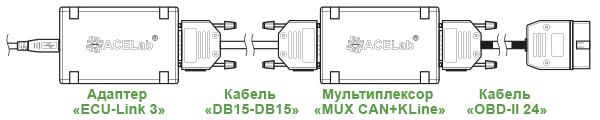

Схема подключения мультиплексора «MUX CAN+KLine» к адаптеру «ECU-Link 3»
Дополнительные кабели и переходники, используемые в «АВТОАС-КАРГО» см. в таблице.
Программный модуль "RP1210 (CAN)" для работы с программами сторонних производителей, например «Cummins INSITE», «Cummins Calterm III», «Caterpillar CAT TE», «WABCO TOOLBOX», использующих протокол RP1210 CAN.
Кабель "ECUPROG(CAN+K-Line)".
Предназначен для подключения адаптера «ECU-Link 3» сканера «АВТОАС-КАРГО« к ЭБУ Cummins CM2220, Cummins CM2150, Cummins CM876, BOSCH EDC7UC31, BOSCH EDC17CV54/44, BOSCH MS6.1, SID605 WISE15/WISE15C, M240 "на столе" для загрузки калибровок, перепрошивки с применением программного обеспечения сторонних производителей («Cummins INSITE», «Cummins Calterm III», «OpenBox»).
Схема подключения к ЭБУ Cummins CM2220
Схема подключения к ЭБУ Cummins CM2150
Схема подключения к ЭБУ Cummins CM876
Cхема подключения к ЭБУ BOSCH EDC7UC31
Cхема подключения к ЭБУ BOSCH EDC17CV54/44
Cхема подключения к ЭБУ BOSCH MS6.1
Cхема подключения к ЭБУ SID605 WISE15/WISE15C
Cхема подключения к ЭБУ M240
Для чтения и загрузки прошивок ЦБУЭ Итэлма 21.3867000-01 "на столе".
Схема подключения к ЦБУЭ Итэлма 21.3867000-01 (во вложении)
Требования к компьютеру:
Минимальные:
Операционная система Windows XP
Оперативная память 512 Мб
USB-порт (Host, тип A)
Рекомендуемые:
Операционная система Windows 7 / 8 / 10 / 11 (32-х или 64-х разрядные)
Оперативная память 4 Гб
USB-порт (Host, тип A)
Bluetooth
